Περιγραφή προϊόντων

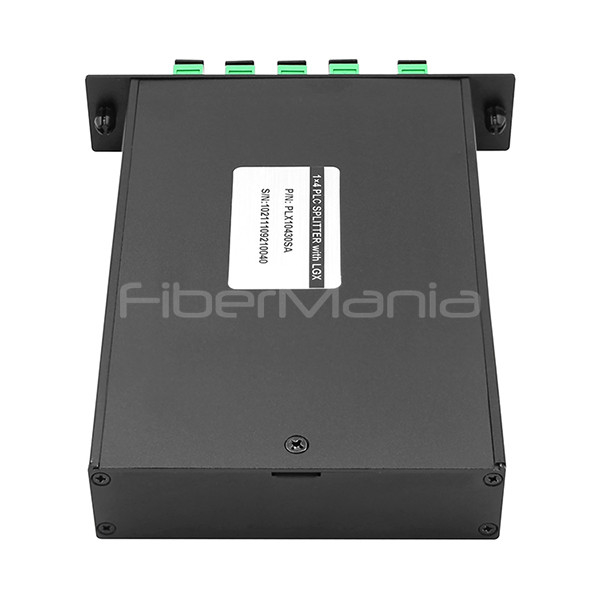

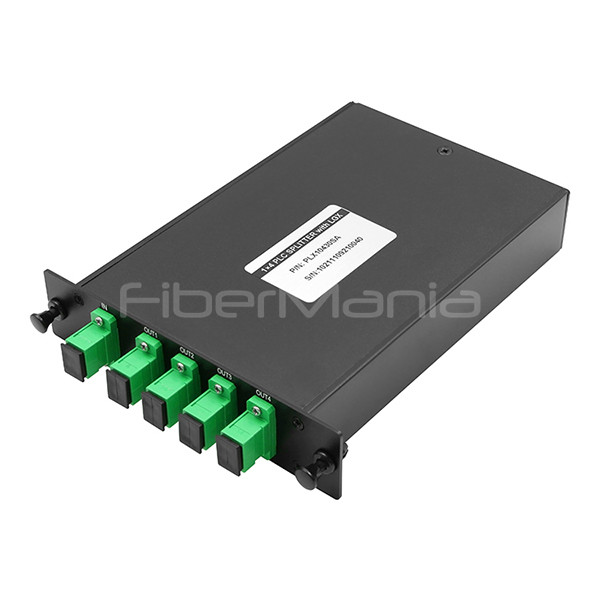

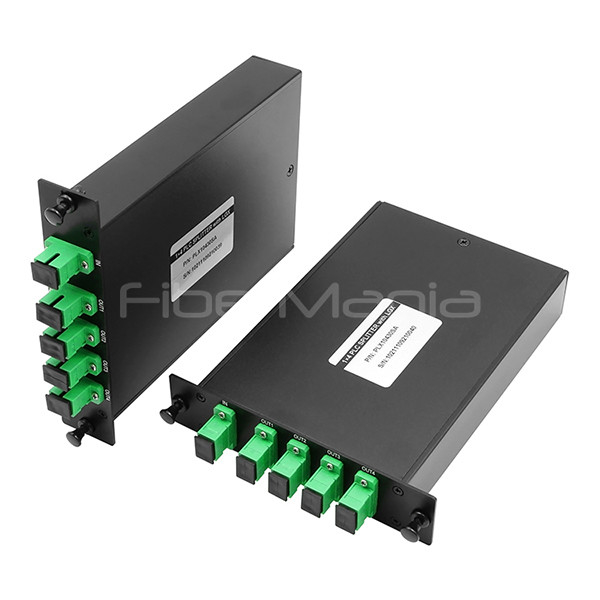

Συμπίεστος LGX Box PLC Splitter 1x4 για FTTH παθητικό οπτικό δίκτυο
Το PLC splitter box είναι μια συσκευή οπτικού διαχωρισμού που χρησιμοποιείται για δίκτυα οπτικών ινών,με πυρήνα διαχωριστή PLC (Planar Lightwave Circuit) εγκατεστημένο μέσα σε προστατευτικό κουτί για την αποτελεσματική διαίρεση και διαχείριση των οπτικών σημάτωνΤο PLC splitter box χρησιμοποιείται ευρέως στο FTTH, 5G και στα κέντρα δεδομένων λόγω της χαμηλής απώλειας, της υψηλής αξιοπιστίας και του αρθρωτού σχεδιασμού.επίπεδο προστασίας, και το είδος της διεπαφής, και η διαδικασία εγκατάστασης πρέπει να τυποποιηθεί αυστηρά για να εξασφαλιστεί η απόδοση.
Χαρακτηριστικά του κουτιού διαίρεσης plc
1. Χαμηλή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής
2. Σύστημα αυτόματης ανίχνευσης PDL ((Υπερ-χαμηλή PDL είναι διαθέσιμη)
3Υψηλή αξιοπιστία και σταθερότητα
4. Σύνδεσμος μπορεί μέχρι βαθμό Β
5. 100% 3D δοκιμάστηκε από Daisi και Sumix
6. Δοκιμή κύκλου υψηλής και χαμηλής θερμοκρασίας
7. 100% δοκιμή πριν από την παράδοση
8Η λύση καλωδίωσης FTTH θα μπορούσε να είναι σχεδιασμός
Εφαρμογέςπλκ κουτί διαίρεσης
1. Εφαρμογές FTTx (GPON/BPON/EPON)
2Σύνδεσμοι CCTV/CATV
3Δίκτυα πρόσβασης/μετρό
4- Τηλεπικοινωνίες μεγάλων αποστάσεων
5.Ψηφιακά, υβριδικά συστήματα και συστήματα AM-Video
Προδιαγραφέςπλκ κουτί διαίρεσης
| Μηχανικές προδιαγραφές 1xN |
| LGX Τύπος κασέτας PLC Splitter |
| Τύπος |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| Τύπος κασέτας LGX |
Υλικό σώματος |
PP/ABS/PC |
| Τύπος ινών εισόδου |
900um χαλαρό σωλήνα Hytrel |
| Τύπος ινών εξόδου |
900um χαλαρό σωλήνα Hytrel |
| Διάρκεια εισόδου |
0.5M ((+50mm / -0mm) ή προσαρμοσμένο |
| Διάρκεια εξόδου |
0.5M ((+50mm / -0mm) ή προσαρμοσμένο |
| Σύνδεσμος (Εισόδου) |
ΑΕ/ΑΕΠ |
| Σύνδεσμος (Εξόδου) |
ΑΕ/ΑΕΠ
|
| Οπτική προδιαγραφή 1xN |
| 1 x N PLC Splitter |
| Τύπος |
1x2 |
1x4 |
1x8 |
1x16 |
1x32 |
1x64 |
| Τύπος ινών |
G.657A |
| Διάταξη λειτουργίας |
1260 έως 1650 nm |
| Απώλεια εισαγωγής (dB) |
Μέγιστο (με σύνδεσμο) |
4 |
7.2 |
10.5 |
13.8 |
16.8 |
20.5 |
| Απώλεια ομοιομορφίας (dB) |
Μαξ |
0.6 |
0.6 |
0.8 |
1.2 |
1.5 |
1.8 |
| Απώλεια που εξαρτάται από την πόλωση (dB) |
Μαξ |
0.2 |
0.2 |
0.2 |
0.3 |
0.3 |
0.5 |
| Απώλεια απόδοσης (dB) |
UPC≥50 APC≥60 |
| Θερμοκρασία λειτουργίας (oC) |
: -40 oC - +85 oC |
Γενικές ερωτήσεις
Ε: Αν αφήσω μια έξοδος κενή χωρίς τερματισμό και εφαρμόσω ένα σήμα εισόδου, θα υπάρξουν αντανακλάσεις πίσω στην είσοδο λόγω αυτής της εξόδου χωρίς τερματισμό;
Α: Θα υπάρξει κάποια απώλεια στην πλάτη, αλλά βασικά δεν επηρεάζει τη χρήση.
Ε: Γεια σας Έχουμε 1:8 splitters με LGX "κασέτα" μορφή, και ψάχνουμε για 2:4 splitter με την ίδια μορφή.εάν μπορεί να παρέχεται με παρόμοια τιμήΘα θέλαμε 4 με 6 μονάδες.
Α: Για εξατομικευμένες ερωτήσεις, επικοινωνήστε με τις πωλήσεις μας στο διαδίκτυο.
Ε: Γνωρίζετε ποιο είναι το όριο σε dBm για τον PLC; Ελέγχω το δελτίο δεδομένων για αυτό και δεν δηλώνει το όριο σε dBm για τις πύλες εισόδου και εξόδου αυτού του διαίρεσης.
Α: Ο PLC λειτουργεί χωρίς dBm, καθώς είναι ένα παθητικό προϊόν.
Ε: Έχει ακόμα και αναλογία ζεύξης;
Α: Ναι, είναι PLC, που είναι ισοδύναμη αναλογία διαίρεσης.
Ε: Αναρωτιόμουν το όριο ισχύος του PLC.
Α: Ο PLC είναι ένα παθητικό προϊόν, γενικά χωρίς ενέργεια.
