Περιγραφή προϊόντων

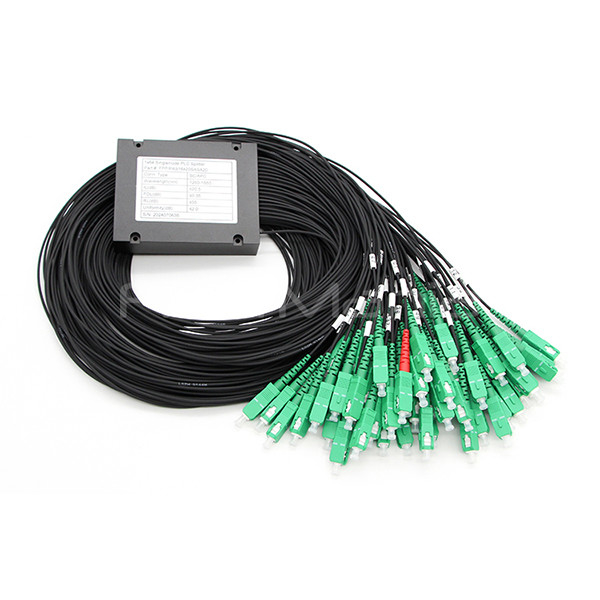

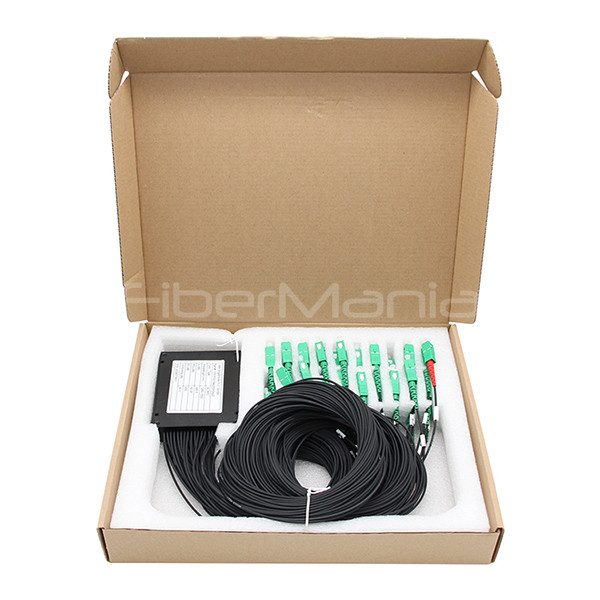

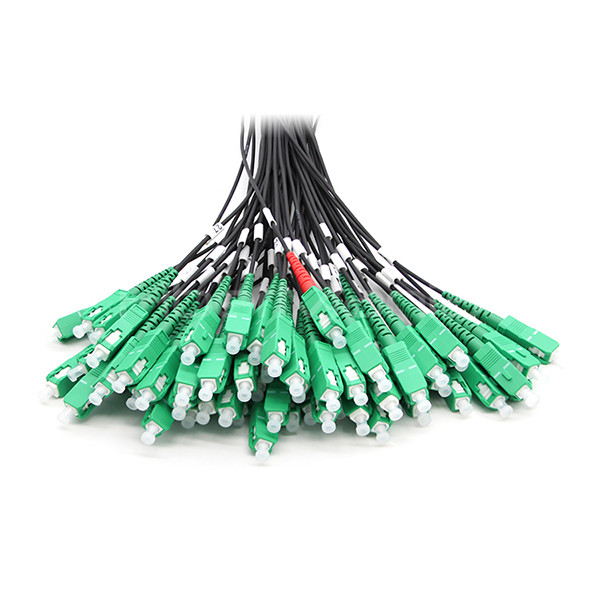

1X64 PLC Splitter με ABS Module Input Of Output 2.0mm LSZH Μαύρο με SC APC συνδετήρες ινών
Ο διαχωριστής PLC είναι μια συσκευή που βασίζεται στην τεχνολογία επίπεδου κυκλώματος φωτεινών κυμάτων, που χρησιμοποιείται κυρίως για τη διανομή οπτικών σημάτων εισόδου σε πολλαπλές θύρες εξόδου,διευκόλυνση της αποτελεσματικής συνδεσιμότητας στα συστήματα επικοινωνιών με οπτική ίναΑυτός ο τύπος διαίρεσης χρησιμοποιεί ενσωματωμένες μικροδομές κυματοδηγού, χρησιμοποιώντας τις αρχές της οπτικής παρεμβολής και της ζεύξης για την επίτευξη ομοιόμορφης κατανομής των φωτεινών σημάτων,διασφαλίζοντας ότι κάθε πύλη εξόδου λαμβάνει σχετικά ίση ποσότητα οπτικής ισχύοςΣυνήθως κατασκευάζονται από υλικά υψηλής ποιότητας πυριτίου ή χαλαζίου, οι διαχωριστές PLC διαθέτουν ένα συμπαγές σχεδιασμό που υποστηρίζει διάφορες διαμορφώσεις, όπως 1 × 2, 1 × 4 και 1 × 8,καθιστώντας τα προσαρμόσιμα σε διαφορετικές απαιτήσεις εφαρμογής.
Χαρακτηριστικά
1.Μικρή απώλεια εισαγωγής
2. Χαμηλή απώλεια που εξαρτάται από την πόλωση
3Εξαιρετική περιβαλλοντική σταθερότητα
4Εξαιρετική μηχανική σταθερότητα
5. Telcordia GR-1221 και GR-1209
6Προαιρετικές διακόψεις συνδέσμων κατόπιν αιτήματος
7Διατίθεται σε ίνες 250um & 900um, 2mm ή 3mm
Εφαρμογές
1.Ειδικότερα, η Επιτροπή θεωρεί ότι οι εν λόγω προδιαγραφές δεν εφαρμόζονται στην περίπτωση που οι εν λόγω προδιαγραφές δεν πληρούνται.
2Δίκτυα τοπικής περιοχής (LAN)
3. Εξοπλισμός δοκιμής
4. CATV
5Αναλογικά/ψηφιακά παθητικά οπτικά δίκτυα (PON)
Προδιαγραφές
| Παράμετροι |
1 × 2 |
1 × 4 |
1 × 8 |
1 × 16 |
1 × 32 |
1 × 64 |
1 × 128 |
| μήκος κύματος (nm) |
1260~1650 |
| Τύπος ινών |
G657A 1ή προσαρμοσμένα |
| μήκος ουράς χοιριού ((m) |
1.0(±0.1) ή προσαρμοσμένα |
| Απώλεια εισαγωγής (dB) |
≤3.8 |
≤7.2 |
≤ 103 |
≤ 13.6 |
≤ 16.9 |
≤ 20.4 |
≤ 23.5 |
| Ομοιομορφία απώλειας (dB) |
μέγιστο |
≤0.8 |
≤ 1.0 |
≤ 1.2 |
≤ 1.5 |
≤ 1.8 |
≤ 2.0 |
≤ 2.0 |
| Απώλεια απόδοσης (dB) |
ελάχιστο |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
| PDL (dB) |
μέγιστο |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
| Οδηγία |
ελάχιστο |
≥ 55 |
| Απώλεια που σχετίζεται με το μήκος κύματος (dB) |
μέγιστο |
≤0.6 |
≤0.6 |
≤0.6 |
≤0.8 |
≤ 1.0 |
≤ 1.0 |
≤ 1.2 |
| Θερμοκρασία λειτουργίας ( oC) |
-40~85 |
| Θερμοκρασία αποθήκευσης ( oC) |
-40~85 |
| γυμνή ίνα |
40 × 4 × 4 |
50 × 7 × 4 |
60 × 12 × 4 |
120*26*10 |
| Μέγεθος συσκευασίας ABS ((LxWxH) mm |
100 × 80 × 10 |
120×80×18 |
140×115×18 |
150*130*25 |
| Μίνι μεγέθη συσκευασίας ((Lx W x H) mm |
55 × 7 × 4 |
60 × 12 × 4 |
80 × 20 × 6 |
100 × 40 × 6 |
120*50*12 |
| 2X N(N≥2) |
| Παράμετροι |
2x2 |
2×4 |
2 × 8 |
2 × 16 |
2×32 |
2×64 |
2×128 |
| μήκος κύματος (nm) |
1260~1650 |
| Τύπος ινών |
G657A 2 ή προσαρμοσμένο |
| μήκος ουράς χοιριού ((m) |
1.0(±0.1) ή προσαρμοσμένα |
| Απώλεια εισαγωγής (dB) |
≤4.2 |
≤7.5 |
≤ 106 |
≤ 13.9 |
≤172 |
≤ 20.8 |
≤ 23.8 |
| Ομοιομορφία απώλειας (dB) |
μέγιστο |
≤0.8 |
≤ 1.0 |
≤ 1.2 |
≤ 1.5 |
≤ 1.8 |
≤ 2.0 |
≤ 2.0 |
| Απώλεια απόδοσης (dB) |
ελάχιστο |
55 |
55 |
55 |
55 |
55 |
55 |
55 |
| PDL (dB) |
μέγιστο |
≤0.2 |
≤0.2 |
≤0.3 |
≤0.3 |
≤0.4 |
≤0.4 |
≤0.4 |
| Οδηγία |
ελάχιστο |
≥ 55 |
| Απώλεια που σχετίζεται με το μήκος κύματος (dB) |
μέγιστο |
≤0.6 |
≤0.6 |
≤0.6 |
≤0.8 |
≤ 1.0 |
≤ 1.0 |
≤ 1.2 |
| Θερμοκρασία λειτουργίας ( oC) |
-40~85 |
| Θερμοκρασία αποθήκευσης ( oC) |
-40~85 |
| γυμνή ίνα |
50 × 4 × 4 |
50 × 7 × 4 |
60 × 12 × 4 |
120*26*10 |
| Μέγεθος συσκευασίας ABS ((LxWxH) mm |
100 × 80 × 10 |
120×80×18 |
140×115×18 |
150*130*25 |
| Μίνι συσκευασία ((LxWxH) mm |
60 × 7 × 4 |
60 × 12 × 4 |
80 × 20 × 6 |
100 × 40 × 6 |
120*50*12 |
Γενικές ερωτήσεις
Ερώτηση 1: Είναι αυτό το διαχωριστικό ακατέργαστο; Μπορεί να τοποθετηθεί σε εξωτερικό ντουλάπι PON και να αντέξει θερμοκρασίες κάτω από -20 βαθμούς Φαρενάιτ και μέχρι και 100 βαθμούς Φαρενάιτ;
Α: Γεια σας, για τον διαχωριστή που αναφέρατε, η θερμοκρασία λειτουργίας του είναι -40 ~ 85 ° C,που μπορεί να ανταποκριθεί στις απαιτήσεις σας - θερμοκρασίες κάτω από -20 βαθμούς Φαρενάιτ και μέχρι 100 βαθμούς Φαρενάιτ (περίπου -30 ° C ~ 38 ° C)Αλλά αυτός ο διαχωριστής είναι σχεδιασμένος για εσωτερική χρήση, δεν σας συμβουλεύω να τον χρησιμοποιείτε εξωτερικά.
Ε2: Τι είναι η απώλεια διαχωρισμού;
Α: Οι διαχωριστές PLC θα προκαλέσουν απώλεια οπτικής ισχύος.
Ε3: Ποια είναι η αξία της κατευθυντήριου χαρακτήρα;
Α: Η τιμή της κατευθυντικότητας είναι μεγαλύτερη από 55dB.
Q4: Ποια είναι η MOQ των προϊόντων σας;
Απ: Έχουμε μόνο MOQ για κάποιες ειδικές παραγγελίες καλωδίων, ζητάμε 1km ως το συνολικό μήκος του καλωδίου χύδην, μπορείτε να εξετάσετε την απόθεση του καλωδίου χύδην μαζί μας για την επείγουσα παραγωγή παραγγελίας σας.
Ε: Είναι διαθέσιμα δωρεάν δείγματα από εσάς;
Α: Ναι, είμαστε πάντα ευτυχείς να προσφέρουμε τα δωρεάν δείγματα για όλα τα έργα των πελατών μας, υπό την προϋπόθεση ότι το συνολικό κόστος είναι κάτω από 50 δολάρια ΗΠΑ.
Ε: Δέχεστε τις παραγγελίες OEM και ODM;
Α: Ασφαλώς ναι, κάνουμε υπηρεσίες OEM από τότε που ξεκινήσαμε σε αυτή την επιχείρηση, και για κάθε σχεδιασμό ετικέτας, εκτύπωσης, σακούλας και κουτί, πάντα το αντιμετωπίζουμε σοβαρά και το κάνουμε ωραία.Οι μηχανικοί μας μπορούν να σας βοηθήσουν με το τρέχον σχεδιασμό σας και μπορεί ακόμη και να ανοίξει το νέο εργαλείο για το συγκεκριμένο έργο σας.
