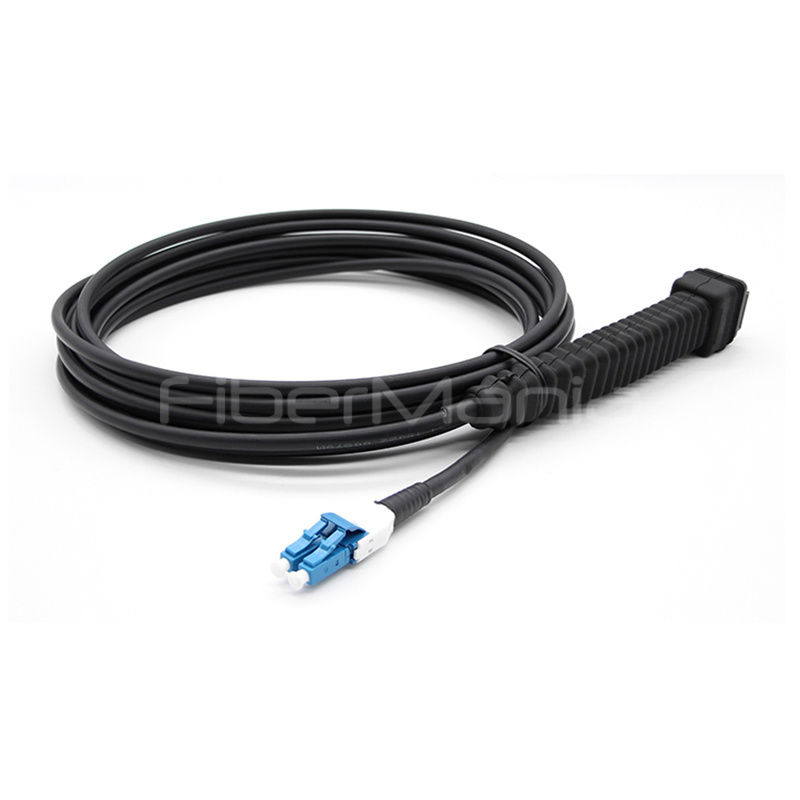

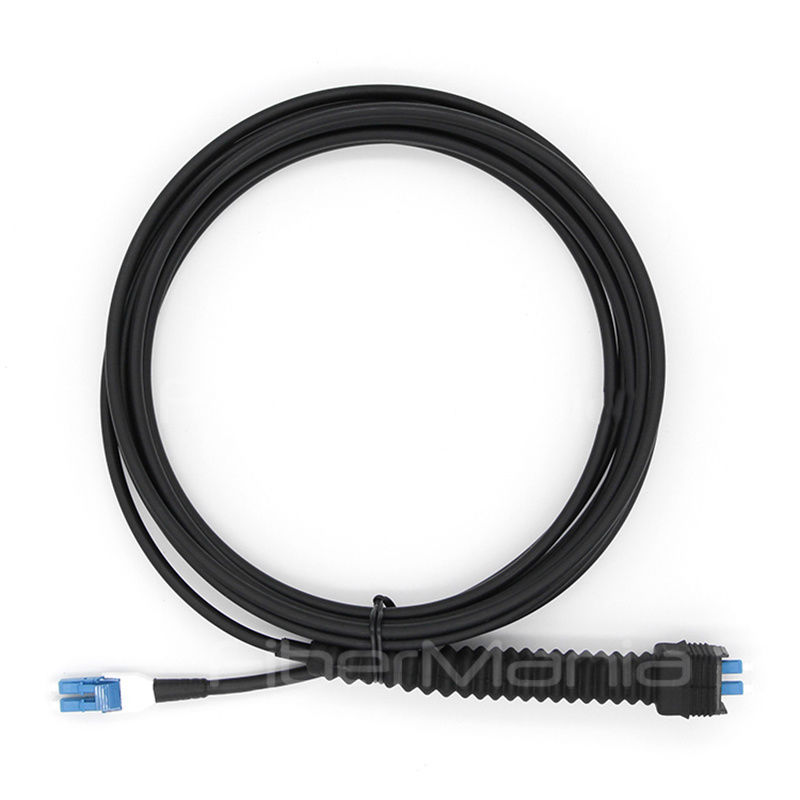

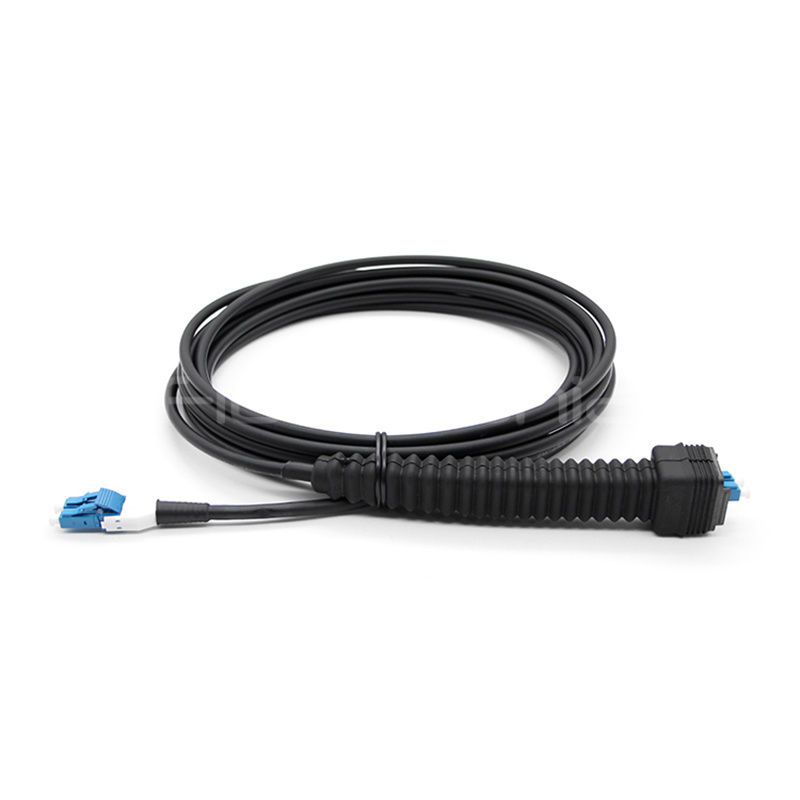

Εξωτερικό καλώδιο NSN προς LC/UPC Uniboot OS2 Duplex LSZH Fiber Patch

Περιγραφή προϊόντων

Περιγραφή του προϊόντος

Η Fiber-to-the-Antenna (FTTA) είναι μια σύγχρονη αρχιτεκτονική ασύρματης τοποθεσίας στην οποία η οπτική ίνα αντικαθιστά τα παραδοσιακά βαριά ομοαξονικά καλώδια και κατευθύνεται απευθείας στον πύργο.Τα βασικά στοιχεία όπως οι μονάδες απομακρυσμένου ραδιοφώνου (RRU) εγκαθίστανται στην κορυφή του πύργου και όχι στη βάση, επιτρέποντας τη βελτίωση των επιδόσεων και τη μείωση της απώλειας σήματος.

Οι λύσεις FTTA της FiberMania παρέχουν αξιόπιστη συνδεσιμότητα καλωδίων και ηλεκτρική προστασία για εξοπλισμό Remote Radio Head (RRH) που χρησιμοποιείται σε κυτταρικούς πύργους, στέγες και διάφορες εξωτερικές δομές.Τα καλώδια μας FTTA συνήθως διαθέτουν δύο μονοτροπικές ίνες, με το ένα άκρο να τερματίζεται χρησιμοποιώντας αδιάβροχες συνδέσεις της σειράς IP και το άλλο άκρο να είναι εξοπλισμένο με τυποποιημένες διεπαφές συμβατές με την RRU, όπως το LC duplex.

Προσφέρουμε τόσο πλήρως συναρμολογημένα καλώδια FTTA patch από εργοστάσιο όσο και λύσεις συνδέσμων για γρήγορη εγκατάσταση στο χώρο.Η γκάμα προϊόντων μας περιλαμβάνει ένα ευρύ φάσμα εξωτερικών συνδετήρων και συνδετήρων εγκατάστασης πεδίου, όπως η σειρά IP, ODVA, OptiTap, H-Connector, ODC, RDC, AARC, FullAXS, RFE, IP-FX, Mini-SC, PDLC, NSN και πρόσθετοι τύποι τακτικών συνδέσμων.

Χαρακτηριστικά

• Κατασκευασμένο με υψηλής ποιότητας ίνες χαμηλής απώλειας (όπως η Corning G.657A1) για να εξασφαλίσει σταθερή και αξιόπιστη οπτική μετάδοση.

• Προσφέρει απώλεια εισαγωγής ≤0,3 dB και απώλεια επιστροφής SM ≥50 dB, ελαχιστοποιώντας την αντανάκλαση και την απώλεια ισχύος για μεγαλύτερη απόδοση του συστήματος.

• Επιτυγχάνει προστασία IP67+, παρέχοντας ισχυρή αντοχή στη βροχή και σε σκληρά εξωτερικά περιβάλλοντα.

• Ο σχεδιασμός που είναι ανθεκτικός στις υπεριώδεις ακτίνες εξασφαλίζει μακροχρόνια εξωτερική απόδοση υπό συνεχή έκθεση στο φως του ήλιου.

• Η ανθεκτική δομή αντιστέκεται στη συντριβή και τη μηχανική πίεση, αποτρέποντας τη βλάβη των ινών κατά την εγκατάσταση ή τη χρήση.

• Υψηλής ευελιξίας με ίνες G657A1/A2, που υποστηρίζουν στενή κάμψη και διαδρομή σε περιορισμένους χώρους χωρίς να υποβαθμίζουν τις επιδόσεις.

• Εξοπλισμένες με διεπαφές γρήγορης σύνδεσης (π.χ. LC, SC) για ταχεία εγκατάσταση και απλοποιημένη συντήρηση.

• Ευρύ εύρος θερμοκρασίας λειτουργίας (-20°C έως +70°C) και εύρος αποθήκευσης (-40°C έως +80°C) · ανθεκτικό στη σκόνη και στη διάβρωση για απαιτητικές εξωτερικές συνθήκες.

Εφαρμογές

• Χρησιμοποιείται για συνδέσεις AAU-DU (5G) και RRU-BBU (4G), εξασφαλίζοντας σταθερή μετάδοση σήματος σταθμού βάσης.

• Υποστηρίζει την οπτική επικοινωνία μεταξύ βασικών εξαρτημάτων, διατηρώντας την αποτελεσματική λειτουργία του συστήματος.

• Παρέχει μετάδοση μεγάλης απόστασης μεταξύ του εξοπλισμού του σταθμού βάσης και των κεραίων.

• Κατάλληλο για εξωτερικές οριζόντιες και κατακόρυφες καλωδίσεις, όπως οι προσόψεις κτιρίων, οι εγκαταστάσεις πύργων και οι εγκαταστάσεις στην οροφή.

• Συνδέει τις RRU και τις BBU μέσω οπτικών ινών για να επιτρέψει την αξιόπιστη μεταφορά σήματος από απόσταση.

• Εφαρμόζεται σε συστήματα επικοινωνίας ισχύος που απαιτούν σταθερή και αδιάλειπτη μεταφορά οπτικού σήματος.

Πρόγραμμα ελέγχου ποιότητας και δοκιμών

Δοκιμές IL και RL
Διενεργείται δοκιμή της απώλειας εισαγωγής και της απώλειας επιστροφής των καλωδίων για να επαληθεύεται η εμβέλειά τους και να εξασφαλίζεται σταθερή μετάδοση σήματος.

Δοκιμασία με 3D παρεμβολικό
Αξιολογείται οι συνδέσεις ή οι σιδηροτροχίες των καλωδίων για να επαληθεύεται ότι η μετατόπιση της κορυφής, η ακτίνα καμπυλότητας και το ύψος των ινών βρίσκονται εντός των καθορισμένων παραμέτρων,διασφάλιση επιτυχούς σύνδεσης γραμμών οπτικών ινών.

Δοκιμασία με 3D παρεμβολικό
Αξιολογείται οι συνδέσεις ή οι σιδηροτροχίες των καλωδίων για να επαληθεύεται ότι η μετατόπιση της κορυφής, η ακτίνα καμπυλότητας και το ύψος των ινών βρίσκονται εντός των καθορισμένων παραμέτρων,διασφάλιση επιτυχούς σύνδεσης γραμμών οπτικών ινών.
