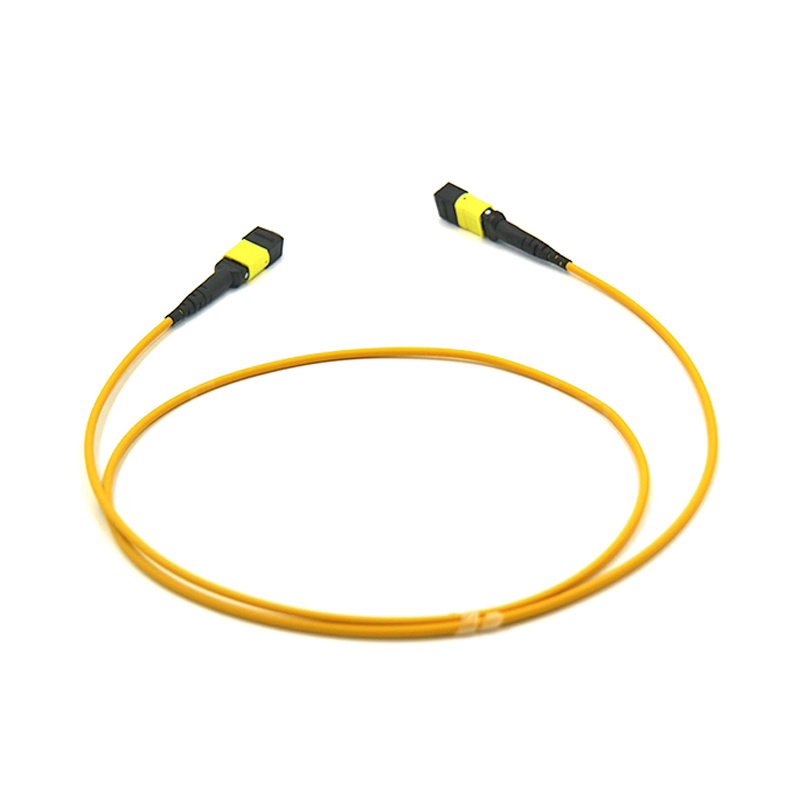

Συναρμολόγηση καλωδίου κορμού MPO θηλυκό σε MPO θηλυκό Single Mode (OS2), Plenum (OFNP), 0.35dB Max, Κίτρινο
FiberManiaΗ Cable προμηθεύει καλώδια διακλάδωσης MTP® σε single-mode και multimode, χρησιμοποιώντας 12, 24, 48 και 72 ίνες. Το καλώδιο οπτικών ινών MTP® χωρίζει ένα καλώδιο οπτικών ινών MTP® 12 κλώνων σε 12 μεμονωμένα καλώδια SC. Το καλώδιο MTP® τύπου fan-out διατίθεται τόσο σε αρσενικά όσο και σε θηλυκά στυλ, ποικίλλει σε μήκος και από τη διάμετρο του σωλήνα ανεμιστήρα.
Οι συναρμολογήσεις καλωδίων MTP/MPO, που αναγνωρίζονται συνήθως και ως MTP® Breakout Fiber, χρησιμοποιούνται κυρίως για πίνακες διανομής δεδομένων, συμπεριλαμβανομένων εφαρμογών plenum. Εξερευνήστε τις συναρμολογήσεις καλωδίων MTP/MPO, ιδανικές για τη διανομή δεδομένων.
Καλώδιο patch κορμού MPO μπορεί να συνδέσει οπτικές ίνες πολλαπλών πυρήνων και μπορεί να χρησιμοποιηθεί με βραχυκυκλωτήρες 12F/24F/48F/72F.
Βασικά Χαρακτηριστικά
- Υψηλό εύρος ζώνης και χαμηλή απώλεια: Χρησιμοποιώντας ακριβώς γυαλισμένες ακραίες επιφάνειες ινών, απώλεια εισαγωγής ≤0.3dB, εξασφαλίζοντας μετάδοση υψηλής ταχύτητας 40G/100G/400G χωρίς καθυστέρηση, καλύπτοντας τις απαιτητικές ανάγκες των κέντρων δεδομένων.
- Ανθεκτικότητα και σταθερότητα: Ίνα υψηλής αντοχής OM3/OM4 + σχεδιασμός πόρπης ανθεκτικής στη σκόνη, αντι-κάμψη, αντι-παρεμβολή, διάρκεια ζωής plug-in>500 φορές, απόδοση μακροχρόνιας χρήσης χωρίς υποβάθμιση.
- Plug and play: Προ-τερματισμένος σχεδιασμός, δεν απαιτείται συγκόλληση επί τόπου, η γρήγορη ανάπτυξη εξοικονομεί το 90% του χρόνου εγκατάστασης και μειώνει σημαντικά το κόστος εργασίας.
- Ευέλικτη διαμόρφωση: Υποστηρίζει προσαρμογή 12 πυρήνων/24 πυρήνων/48 πυρήνων, προαιρετικό μήκος 0,5m~50m, συμβατό με πολλαπλές διεπαφές MTP/MPO.
Προδιαγραφές
| Σύνδεσμος |
MPO/MTP(Αρσενικό/Θηλυκό) |
| Λειτουργία Ίνας |
SM(OS2) | mm(OM1/OM2/OM3/OM4/OM5) |
| Τύπος στίλβωσης |
PC | APC | PC |
| Απώλεια εισαγωγής |
Τυπικό≤0.30dB Max≤0.75dB
Τυπικό≤0.15dB (Elite) Max≤0.35dB (Elite) |
Τυπικό≤0.50dB Max≤0.25dB
Τυπικό≤0.10dB (Elite) Max≤0.35dB (Elite) |
| Απώλεια επιστροφής |
≥50dB ≥55dB(Elite) | ≥60dB ≥65dB(Elite) | ≥35dB |
| Επαναληψιμότητα |
≤0.1dB |
| Ανθεκτικότητα |
≤0.2dB (1000 φορές ζευγοποίησης) |
| Αριθμός ινών |
8/12/24/48/72/96/144 Ίνες |
| Μπουφάν καλωδίου |
PVC/OFNR/OFNP/LSZH |
| Κατάσταση συμμόρφωσης RoHS |
Συμβατό |
Εφαρμογές & Χαρακτηριστικά
- Πίνακες διανομής δεδομένων
- Περιβάλλοντα δικτύωσης υψηλής πυκνότητας
- Χώροι Plenum
- Χρησιμοποιείται με πάνελ προσαρμογέα MPO/MTP
- Έλεγχος πομποδέκτη ενεργού οπτικού δικτύου
- Σύστημα διανομής οπτικών ινών
Τα Πλεονεκτήματά μας
- Ευέλικτες επιλογές ινών: Διατίθεται σε διαμορφώσεις single-mode και multimode.
- Πολλαπλοί αριθμοί ινών: Επιλέξτε από 12, 24, 48 ή 72 ίνες για να ταιριάζουν στις απαιτήσεις σας.
- Σχεδιασμός διακλάδωσης: Κάθε συναρμολόγηση χωρίζει ένα καλώδιο οπτικών ινών MTP® 12 κλώνων σε 12 μεμονωμένα καλώδια SC, βελτιώνοντας τις επιλογές συνδεσιμότητας.
- Στυλ Fan-Out: Διατίθεται τόσο σε αρσενικές όσο και σε θηλυκές διαμορφώσεις, εξασφαλίζοντας συμβατότητα με διάφορες ρυθμίσεις.
- Προσαρμόσιμα μήκη: Επιλέξτε από μια ποικιλία μηκών και διαμέτρων σωλήνων για βέλτιστη ευελιξία εγκατάστασης.
Καθώς η αξιοπιστία και η σταθερότητα των προϊόντων μας, έχουμε αναγνωριστεί ιδιαίτερα από πολλούς Ευρωπαίους και Αμερικανούς πελάτες εδώ και πολλά χρόνια. Έχουμε βοηθήσει τους πελάτες μας να λύσουν πολλά τεχνικά προβλήματα, οπότε έχουμε δημιουργήσει μια στενή και μακροχρόνια αμοιβαία επωφελή σχέση συνεργασίας με τους πελάτες μας, ανταλλαγή τεχνολογίας και έρευνας και ανάπτυξης, η οποία μας επιτρέπει να είμαστε ένας επαγγελματίας πάροχος στο καλώδιο patch κορμού MPO.
Πρόγραμμα ποιοτικού ελέγχου
Δοκιμή IL και RL
Διεξαγωγή δοκιμών στην απώλεια εισαγωγής και την απώλεια επιστροφής των καλωδίων για να επαληθεύσετε την εμβέλειά τους και να εξασφαλίσετε σταθερή μετάδοση σήματος.
Δοκιμή 3D Interferometer
Αξιολογήστε τους συνδέσμους ή τα ferrule των καλωδίων για να επαληθεύσετε ότι η μετατόπιση κορυφής, η ακτίνα καμπυλότητας και το ύψος της ίνας είναι εντός των καθορισμένων παραμέτρων, εξασφαλίζοντας μια επιτυχημένη σύνδεση των γραμμών οπτικών ινών.
Επιθεώρηση End-Face
Εξετάστε την τελική επιφάνεια του συνδέσμου για τυχόν γρατσουνιές, ελαττώματα ή μόλυνση για να διασφαλίσετε ότι οι άκρες παραμένουν καθαρές. Αυτή η πρακτική ενισχύει την ποιότητα και την αξιοπιστία της επικοινωνίας, συμβάλλοντας έτσι στον χρόνο λειτουργίας του δικτύου.
Εξοπλισμός Παραγωγής
Πιστοποιήσεις
Συσκευασία & Αποστολή
Συχνές ερωτήσεις
Ε1: Ποια είναι η εγγύηση του καλωδίου patch οπτικών ινών της FiberMania;
Α: Η FiberMania εγγυάται ότι όλα τα καλώδια patch οπτικών ινών που παρέχονται είναι απαλλαγμένα από ελαττώματα υλικού και κατασκευής για περίοδο πέντε (5) ετών από την ημερομηνία προμήθειας. Όλα τα καλώδια οπτικών ινών χύμα είναι προφίλ UL και κάθε μεμονωμένο καλώδιο ελέγχεται 100%.
Ε2: Είναι δυνατόν να προσαρμόσουμε τις πληροφορίες της επωνυμίας μας στο καλώδιο οπτικών ινών σας;
Α: Ναι, μπορούμε να εκτυπώσουμε το όνομα της επωνυμίας σας στο μπουφάν του καλωδίου μας και ζητείται συνολικό μήκος καλωδίου 1KM.
Ε3: Μπορείτε να κάνετε δοκιμή 3D interferometer;
Α: Ναι, κάνουμε τη δοκιμή 3D σύμφωνα με το αίτημα του πελάτη μας, μπορούμε να έχουμε το ποσοστό επιτυχίας πάνω από 90% και ακόμη και 100% εάν είναι απαραίτητο.
Ε4: Ποιο είναι το MOQ των προϊόντων σας;
Α: Έχουμε MOQ μόνο για κάποια ειδική προσαρμοσμένη παραγγελία καλωδίων, ζητάμε 1km ως το συνολικό μήκος του καλωδίου χύμα, μπορείτε να εξετάσετε το ενδεχόμενο να αποθηκεύσετε το καλώδιο χύμα μαζί μας για την επείγουσα παραγωγή της παραγγελίας σας.
Ε5: Υπάρχουν διαθέσιμα δωρεάν δείγματα από εσάς;
Α: Ναι, είμαστε πάντα στην ευχάριστη θέση να προσφέρουμε τα δωρεάν δείγματα για όλα τα έργα των πελατών μας, υπό την προϋπόθεση ότι το συνολικό κόστος είναι κάτω από 50 δολάρια ΗΠΑ.
