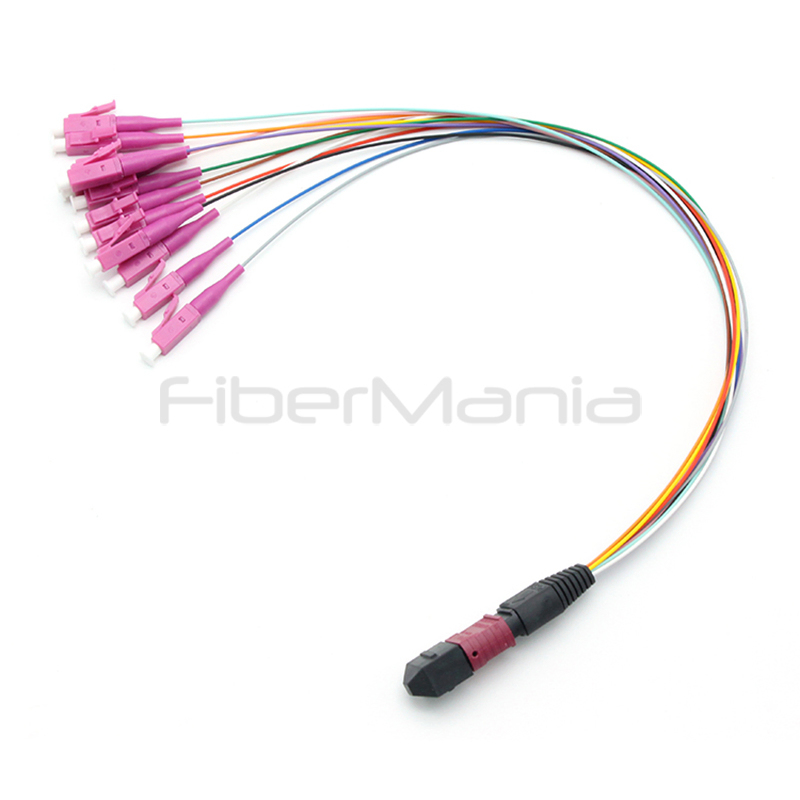

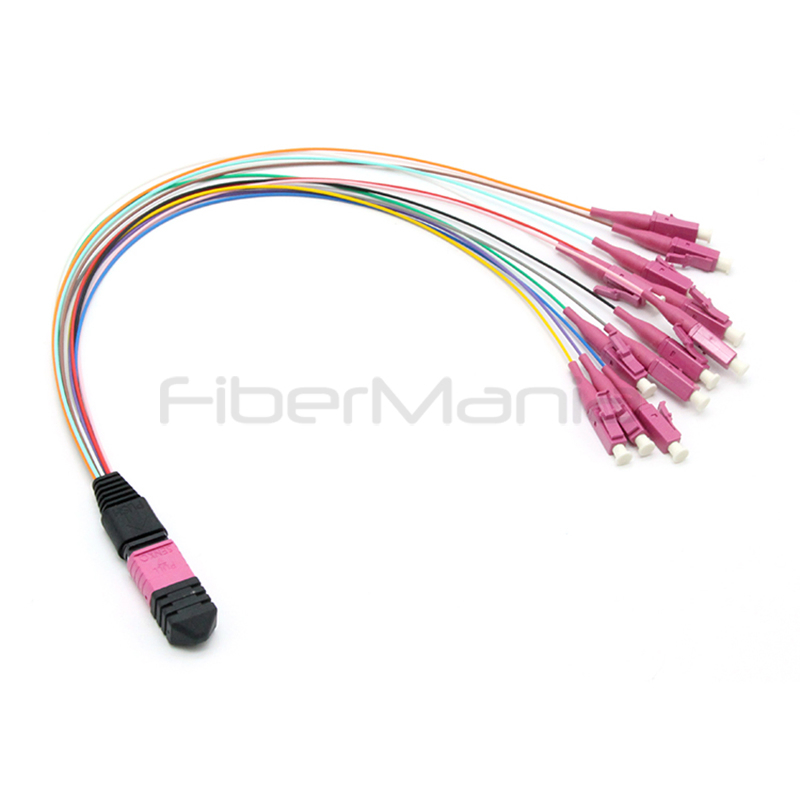

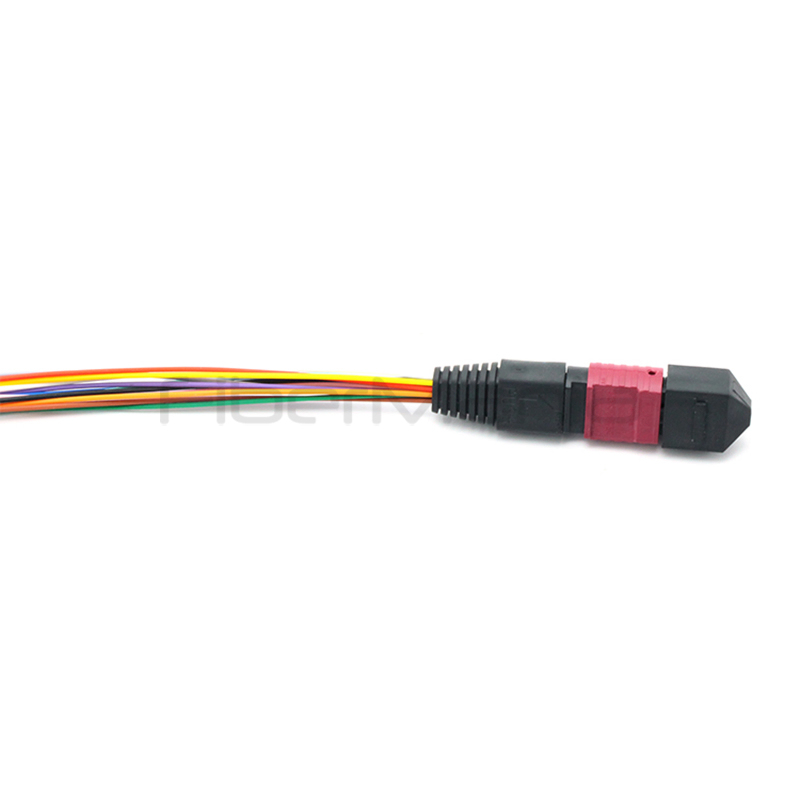

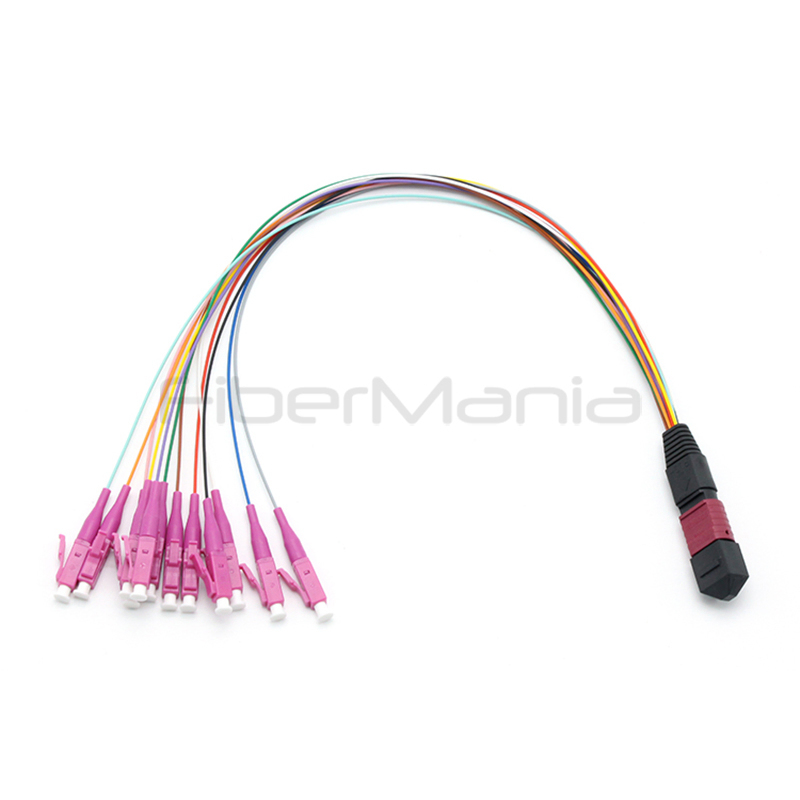

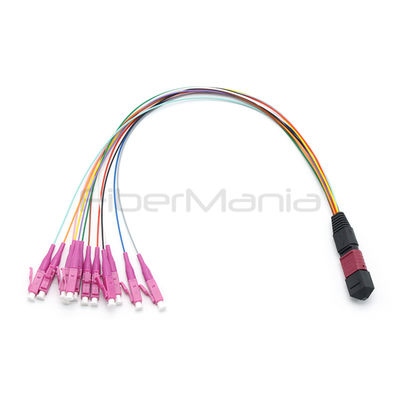

MPO LC/SC/ST/FC 0.9mm 12-24core Fanout Fiber Optic Cable
Οι συναρμολογήσεις καλωδίων MTP/MPO, που αναγνωρίζονται συνήθως ως MTP® Breakout Fiber, χρησιμοποιούνται κυρίως για πίνακες διανομής δεδομένων, συμπεριλαμβανομένων των εφαρμογών plenum. Διαθέσιμα σε διαμορφώσεις single-mode και multimode με 12, 24, 48 και 72 ίνες, αυτές οι συναρμολογήσεις χωρίζουν ένα οπτικό καλώδιο ίνας MTP® 12 ινών σε 12 μεμονωμένα καλώδια SC. Τα καλώδια MTP® τύπου fan-out διατίθενται σε στυλ αρσενικού και θηλυκού με διάφορα μήκη και διαμέτρους σωλήνων ανεμιστήρα.
Βασικά Χαρακτηριστικά
- Διατίθεται σε διάφορους αριθμούς ινών
- Εξαιρετική εναλλαξιμότητα
- Έτοιμο για Plug and Play
- Συμμορφώνεται με το πρότυπο Telcordia GR-1435-CORE
Εφαρμογές
- Υποδομή κέντρου δεδομένων
- Δίκτυα τηλεπικοινωνιών
- Διασταυρώσεις υψηλής πυκνότητας
- Διασυνδέσεις πλαισίων οπτικού διακόπτη
Τεχνικές Προδιαγραφές
| Σύνδεσμος |
MPO/MTP(Αρσενικό/Θηλυκό) |
LC/SC/FC/ST |
| Λειτουργία ίνας |
SM(OS2) | MM(OM1/OM2/OM3/OM4/OM5) |
SM(OS2) | MM(OM1/OM2/OM3/OM4/OM5) |
| Τύπος στίλβωσης |
PC | APC | PC |
UPC | APC | UPC |
| Απώλεια εισαγωγής |
Τυπικό≤0.30dB
Μέγιστο≤0.75dB
Τυπικό≤0.15dB (Elite)
Μέγιστο≤0.35dB (Elite) |
Τυπικό≤0.50dB
Μέγιστο≤0.25dB
Τυπικό≤0.10dB (Elite)
Μέγιστο≤0.35dB (Elite) |
| Απώλεια επιστροφής |
≥50dB
≥55dB(Elite) |
≥60dB
≥65dB(Elite) |
| Επαναληψιμότητα |
≤0.1dB |
| Ανθεκτικότητα |
≤0.2dB (1000 φορές ζευγοποίησης) |
| Αριθμός ινών |
8/12/24/48/72/96/144 Ίνες |
| Μπουφάν καλωδίου |
PVC/OFNR/OFNP/LSZH |
| Κατάσταση συμμόρφωσης RoHS |
Συμμορφώνεται |
Διαδικασίες ποιοτικού ελέγχου
Δοκιμή IL και RL
Διεξαγωγή δοκιμών στην απώλεια εισαγωγής και την απώλεια επιστροφής των καλωδίων για να επαληθευτεί η εμβέλειά τους και να διασφαλιστεί η σταθερή μετάδοση σήματος.
Δοκιμή 3D Interferometer
Αξιολόγηση των συνδετήρων ή των φερρουλών των καλωδίων για να επαληθευτεί ότι η μετατόπιση κορυφής, η ακτίνα καμπυλότητας και το ύψος της ίνας είναι εντός των καθορισμένων παραμέτρων, διασφαλίζοντας επιτυχή συνδέσεις οπτικών ινών.
Επιθεώρηση End-Face
Εξέταση της τελικής επιφάνειας του συνδετήρα για γρατσουνιές, ελαττώματα ή μόλυνση για να διασφαλιστούν καθαρές άκρες, βελτιώνοντας την ποιότητα και την αξιοπιστία της επικοινωνίας, συμβάλλοντας παράλληλα στον χρόνο λειτουργίας του δικτύου.
Εξοπλισμός Παραγωγής
Συσκευασία & Αποστολή
Συχνές Ερωτήσεις
Ε1: Ποια είναι η εγγύηση του καλωδίου patch ίνας της FiberMania;
Α: Η FiberMania εγγυάται ότι όλα τα καλώδια patch ίνας που παρέχονται είναι απαλλαγμένα από ελαττώματα υλικού και κατασκευής για πέντε (5) χρόνια από την ημερομηνία προμήθειας. Όλα τα καλώδια οπτικών ινών χύμα είναι προφίλ UL και κάθε καλώδιο ελέγχεται 100%.
Ε2: Είναι δυνατόν να προσαρμόσουμε τις πληροφορίες της επωνυμίας μας στο καλώδιο ίνας σας;
Α: Ναι, μπορούμε να εκτυπώσουμε το όνομα της επωνυμίας σας στο μπουφάν του καλωδίου μας με ελάχιστη παραγγελία 1KM συνολικού μήκους καλωδίου.
Ε3: Μπορείτε να κάνετε δοκιμή 3D interferometer;
Α: Ναι, πραγματοποιούμε δοκιμές 3D κατόπιν αιτήματος του πελάτη, επιτυγχάνοντας συνήθως ποσοστά επιτυχίας άνω του 90% και έως και 100% όταν απαιτείται.
Ε4: Ποιο είναι το MOQ των προϊόντων σας;
Α: Έχουμε μόνο ελάχιστες ποσότητες παραγγελίας για ειδικές προσαρμοσμένες παραγγελίες καλωδίων, που απαιτούν 1km ως το συνολικό μήκος του καλωδίου χύμα.
Ε5: Είναι διαθέσιμα δωρεάν δείγματα από εσάς;
Α: Ναι, προσφέρουμε δωρεάν δείγματα για έργα πελατών όταν το συνολικό κόστος είναι κάτω από 50 USD.
Ε6: Δέχεστε παραγγελίες OEM και ODM;
Α: Απολύτως. Παρέχουμε ολοκληρωμένες υπηρεσίες OEM, συμπεριλαμβανομένης της προσαρμοσμένης σήμανσης, της εκτύπωσης, του σχεδιασμού συσκευασίας και μπορούμε να αναπτύξουμε νέα εργαλεία για συγκεκριμένα έργα.
