GYDXTW Central Tube Outdoor Ribbon Fiber Cable 144 Core Customized
GYDXTW Central Tube Outdoor Ribbon Fiber Cable 144 Core Customized
Επικοινωνήστε

GYDXTW Κεντρικό σωλήνα εξωτερικό καλώδιο ινών 144 πυρήνας προσαρμοσμένο

Ποσότητα παραγγελίας min : 12km Τιμή : Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες : Γεννημένο από ξύλο Όροι πληρωμής : T/T, Western Union, L/C
Δυνατότητα προσφοράς : 1000 κομμάτια
Τόπος καταγωγής: Σενζέν, Κίνα Μάρκα: FIBERMANIA
Πιστοποίηση: ISO, UL, CE, RoHS Αριθμό μοντέλου: GYDXTW-C-F-E (C=Cores, F=Fiber Mode, E=PE Jacket)
Έγγραφο: Βιβλίο του προϊόντος PDF

Λεπτομερής ενημέρωση
Ονομασία: Καλώδιο ινών από κορδέλα Κέντρο: 144 Πυρήνας
Τύπος ινών: Μοναδική λειτουργία Δομή καλωδίων: Γύρω
Υλικό σακάτου: Μαύρο πολυαιθυλένιο (PE) Εφαρμογές: Σταθμός βάσης
Διάρκεια καλωδίου: Προσαρμοσμένο Εμπορικό σήμα ινών: Yofc/Ofs/Corning
Θερμοκρασία λειτουργίας: -40°C~+80°C
Επισημαίνω:

Διάταξη για την κατασκευή καλωδίων εξωτερικής λειτουργίας

,

GYDXTW Κεντρικό καλώδιο ινών σωλήνα

,

Διάταξη για την κατασκευή καλωδίων

Περιγραφή προϊόντων

GYDXTW Κεντρικό σωλήνα εξωτερικού καλωδίου ινώδους ταινίας

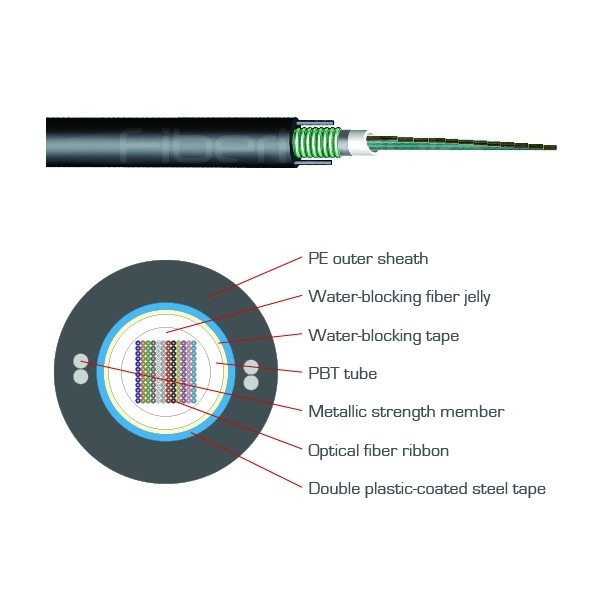

Το GYDXTW είναι ένα εξωτερικό καλώδιο από ταινία ινών με κεντρικό πυρήνα με την ακόλουθη δομή: η ταινία ινών τυλίγεται σε ένα χαλαρό σωλήνα από υλικό πολυεστέρα υψηλής αντοχής,και μια αδιάβροχη ένωση γεμίζει το σωλήναΟ σχεδιασμός αυτού του καλωδίου παρέχει εξαιρετικά μηχανικά και θερμοκρασιακά χαρακτηριστικά, καθώς και ανώτερη αντοχή στο νερό.

Κατασκευάζουμε ένα ευρύ φάσμα καλωδίων από 2-144fibers με διάφορα σχέδια για να ανταποκριθούν στις απαιτήσεις των περισσότερων συνθηκών εγκατάστασης.Μόνο τα υλικά υψηλής ποιότητας χρησιμοποιούνται στα καλώδια οπτικών ινών μας για να διασφαλίσουμε ότι η αντοχή του καλωδίου και η οπτική ακεραιότητα δεν διακυβεύονταιΤα ανθεκτικά υλικά του μπουφάν και η προσθήκη θωράκισης παρέχουν το κατάλληλο επίπεδο προστασίας.

Χαρακτηριστικά

1.Παράλληλο μέλος χάλυβα-σύρμα, γεμιστήρα προστατεύει σωλήνα από ίνες χάλυβα ταινία θωρακισμένη

2Εξαιρετικές μηχανικές και περιβαλλοντικές επιδόσεις

3. Συγκινητική δομή, ελαφρύ βάρος

4. Μπορεί να εγκατασταθεί εύκολα και να λειτουργήσει εύκολα

Εφαρμογή
1.Προσαρμοσμένο για εξωτερική διανομή.

2. Κατάλληλο για την εναέρια μέθοδο τοποθέτησης αγωγών·

3- Μεγάλη απόσταση και τοπική επικοινωνία.

Προδιαγραφές

Παράμετρος καλωδίου
Άρθρο Προδιαγραφές
Αριθμός ινών 2 4
Υπομονή Jacket Υλικό LSZH
Δάχος 00,4 mm±0,05 mm
Υπερβολικό 20,0 mm±0,2 mm
Τεθωρακισμένο στρώμα Υλικό SUS204
Υπερβολικό 40,8 mm±0,3 mm 60,0 mm±0,3 mm
Δάχος 00,4 mm±0,05 mm
Διαφορά 00,3 mm±0,10 mm
Μέλος της Δύναμης Υφάσματα από αραμίδιο
Εξωτερικό μπουφάν Υλικό LSZH
Χρώμα Μαύρο
Δάχος 00,9 mm±0,1 mm 10,1 mm±0,1 mm
Υπερβολικό 70,0 mm±0,3 mm 70,5 mm±0,1 mm
80,0 mm±0,1 mm



Μηχανικά και περιβαλλοντικά χαρακτηριστικά
Άρθρο Προδιαγραφές
Αριθμός ινών 2 4
Αντίσταση στην ένταση (N) Μακροπρόθεσμα ≥ 600 ≥ 800
Σύντομη ≥ 1000 ≥ 1200
Αντίσταση σε συντριβή (N/10cm) ≥ 3000
Ονομαστικό βάρος (kg/km) 65 85
Θερμοκρασία λειτουργίας ( oC) -40 ~ +80
Θέρμανση αποθήκευσης ( oC) -40 ~ +80



Παράμετροι ινών
Μοναδική λειτουργία
Άρθρο   Μονάδα G652D G657A1 G657A2
Διάμετρο πεδίου λειτουργίας 1310nm μm 9.1±0.4 80,8±0.4 80,8±0.4
1550nm μm 100,4±0.5 90,8±0.5 90,8±0.5
Διάμετρος επικάλυψης μm 125±1 125±0.7 125±0.7
Επικάλυψη Μη κυκλική % ≤ 1 ≤ 0.7 ≤ 0.7
Λάθος συγκεντρωτικότητας επένδυσης πυρήνα μm ≤ 0.6 ≤ 0.5 ≤ 0.5
Διάμετρος επικάλυψης μm 245±7 245±5 245±5
Επικάλυψη Μη κυκλικότητα % ≤ 6.0 ≤ 6.0 ≤ 6.0
Λάθος συγκέντρωσης επικάλυψης μm ≤ 12.0 ≤ 12.0 ≤ 12.0
μήκος κύματος διακοπής καλωδίου nm ≤ 1260 ≤ 1260 ≤ 1260
Συντελεστής εξασθένισης 1310nm dB/km ≤ 0.4 ≤ 0.4 ≤ 0.4
1550nm dB/km ≤ 0.3 ≤ 0.3 ≤ 0.3





Πολυτρόπος
Άρθρο Μονάδα 62.5/125 50/125 OM3-150 OM3-300 OM4
Διάμετρος πυρήνα μm 62.5±2.5 50±2.5 50±2.5 50±2.5 50±2.5
Διάμετρος επικάλυψης μm 125±1.0 125±1.0 125±1.0 125±1.0 125±1.0
Κεντρική μη κυκλικότητα % ≤ 5.0 ≤ 5.0 ≤ 5.0 ≤ 5.0 ≤ 5.0
Επικάλυψη Μη κυκλική % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Λάθος συγκεντρωτικότητας επένδυσης πυρήνα μm ≤ 1.5 ≤ 1.5 ≤ 1.0 ≤ 1.0 ≤ 1.0
Διάμετρος επικάλυψης μm 245±7 245±7 245±7 245±7 245±7
Επικάλυψη Μη κυκλικότητα % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Συγκέντρωση επικάλυψης μm ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Διάταξη ζώνης OFL 850nm MHz·km ≥ 160 ≥ 500 ≥ 700 ≥ 1500 ≥ 3500
1310nm MHz·km ≥ 500 ≥ 500 ≥ 500 ≥ 500 ≥ 500
Συντελεστής εξασθένισης 850nm dB/km ≤ 3.0 ≤ 3.0 ≤ 3.0 ≤ 3.0 ≤ 3.0
1310nm dB/km ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0

Γενικές ερωτήσεις

Ε: Ποια είναι η εγγύηση του καλωδίου της FiberMania;
Α: Η FiberMania εγγυάται ότι όλα τα υφασματικά καλώδια ελαστικών που παρέχονται είναι απαλλαγμένα από ελαττώματα υλικού και κατασκευής για περίοδο
Όλα τα καλώδια οπτικών ινών είναι UL και κάθε καλώδιο έχει υποβληθεί σε 100% δοκιμή.

Ε2: Είναι δυνατόν να προσαρμόσετε τις πληροφορίες της μάρκας μας στο καλώδιο ινών;
Α: Ναι, μπορούμε να εκτυπώσουμε το εμπορικό σας όνομα στο καλώδιο μας και ζητείται συνολικό μήκος καλωδίου 1KM.

Ε3: Μπορείτε να κάνετε 3D τεστ με ιντερφερόμετρο;
Α: Ναι, κάνουμε την 3D δοκιμή ανάλογα με το αίτημα του πελάτη μας, μπορούμε να έχουμε το ποσοστό περάσματος πάνω από 90% και ακόμη και 100% αν χρειαστεί.

Q4: Ποια είναι η MOQ των προϊόντων σας;
Απ: Έχουμε μόνο MOQ για κάποια ειδική παραγγελία προσαρμοσμένο καλώδιο, ζητάμε 1km ως το συνολικό μήκος του χύδην καλώδιο, μπορείτε
Σκεφτείτε να αποθηκεύσετε το καλώδιο μαζί μας για την επείγουσα παραγγελία παραγωγής.

Ε: Είναι διαθέσιμα δωρεάν δείγματα από εσάς;
Α: Ναι, είμαστε πάντα ευτυχείς να προσφέρουμε τα δωρεάν δείγματα για όλα τα έργα των πελατών μας υπό την προϋπόθεση ότι το συνολικό κόστος είναι κάτω από
50 δολάρια ΗΠΑ.

Ε: Δέχεστε τις παραγγελίες OEM και ODM;
Α: Ασφαλώς ναι, έχουμε κάνει υπηρεσίες OEM από τότε που ξεκινήσαμε σε αυτή την επιχείρηση, και για κάθε μία ετικέτα, εκτύπωση, σακούλα και
Οι μηχανικοί μας μπορούν να σας βοηθήσουν με το τρέχον σχεδιασμό σας και μπορεί ακόμη και να ανοίξει
τα νέα εργαλεία για το συγκεκριμένο έργο σας.
