Αρχική Σελίδα ΠροϊόνταΚαλώδια οπτικών ινώνΕλαστικό σχεδιασμό θωρακισμένο καλώδιο οπτικών ινών 2 πυρήνας καλώδιο πτώσης τύπου τόξου

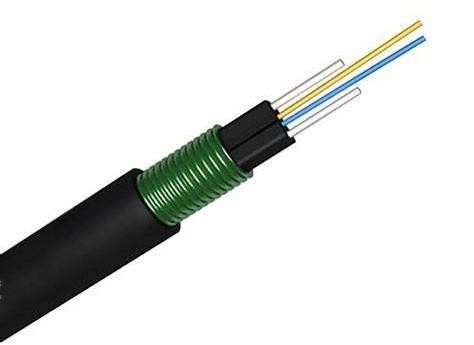

Flexible Design Armored Optical Fiber Cable 2 Core Bow Type Drop Cable
Flexible Design Armored Optical Fiber Cable 2 Core Bow Type Drop Cable Flexible Design Armored Optical Fiber Cable 2 Core Bow Type Drop Cable Flexible Design Armored Optical Fiber Cable 2 Core Bow Type Drop Cable Flexible Design Armored Optical Fiber Cable 2 Core Bow Type Drop Cable
Επικοινωνήστε

Ελαστικό σχεδιασμό θωρακισμένο καλώδιο οπτικών ινών 2 πυρήνας καλώδιο πτώσης τύπου τόξου

Ποσότητα παραγγελίας min : 12km Τιμή : Διαπραγματεύσιμα

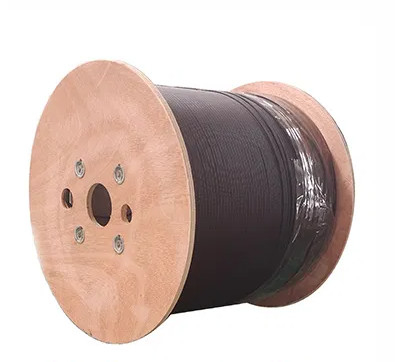

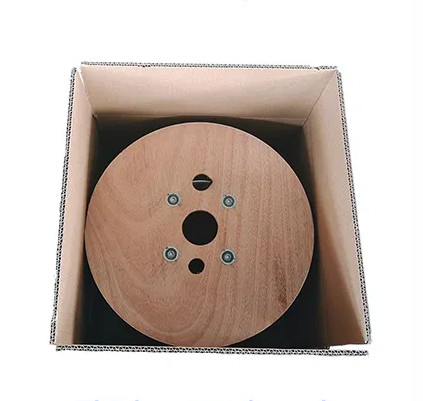

Συσκευασία λεπτομέρειες : Γεννημένο από ξύλο Όροι πληρωμής : T/T, Western Union, L/C
Δυνατότητα προσφοράς : 1000 κομμάτια
Τόπος καταγωγής: Σενζέν, Κίνα Μάρκα: FIBERMANIA
Πιστοποίηση: ISO, UL, CE, RoHS Αριθμό μοντέλου: Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ
Έγγραφο: Βιβλίο του προϊόντος PDF

Λεπτομερής ενημέρωση
Ονομασία: Καλώδιο οπτικών ινών με θωράκιση Κέντρο: 2 πυρήνες
Τύπος ινών: G657A1/G657A2/G652D Δομή καλωδίων: στρογγυλό
Χρώμα: Μαύρο/Λευκό/προσαρμοσμένο Εφαρμογές: Επικοινωνία
Διάστημα καλωδίου: Προσαρμοσμένο Υλικό σακάτου: Μαύρο πολυαιθυλένιο (PE)
Εμπορικό σήμα ινών: Yofc/Ofs/Corning Θερμοκρασία λειτουργίας: -20°C~+70°C
Θέρμανση αποθήκευσης: -40°C~+80°C
Επισημαίνω:

Πυροσβεστικό καλώδιο οπτικών ινών 2 πυρήνας

,

2 Κεντρικό καλώδιο πτώσης τύπου τόξου

Περιγραφή προϊόντων

FTTH καλώδιο πτώσης τύπου τόξου θωράκισης

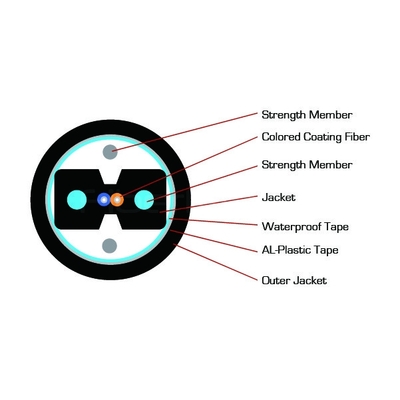

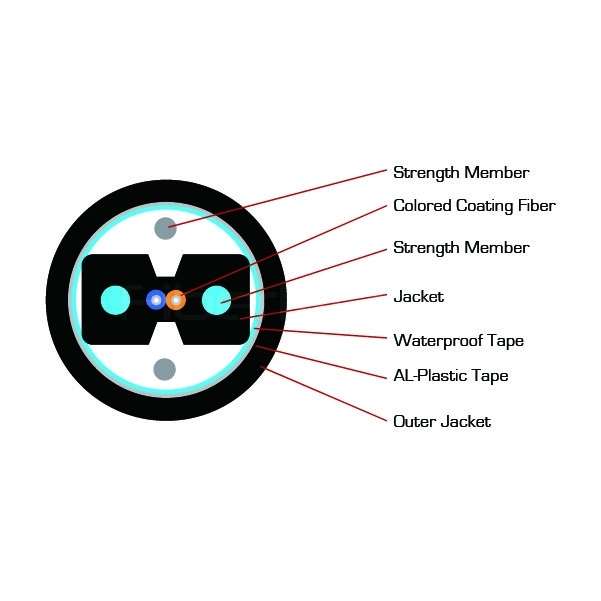

Το καλώδιο FTTH Armor Bow type Drop είναι καλώδιο οπτικών ινών που έχει σχεδιαστεί για εσωτερική και εξωτερική χρήση, ιδιαίτερα κατάλληλο για δίκτυα FTTH (Fiber to the Home).Αυτό το θωρακισμένο οπτικό καλώδιο έχει πολλά χαρακτηριστικάΣυμπεριλαμβανομένων των ινών χρωματικής επικάλυψης, ενισχυμένων μελών, εσωτερικού περιβλήματος, αγγελιοφόρου, αδιάβροχης ταινίας, πλαστικής ταινίας AL και εξωτερικού μπουφάν και θωράκισης.μπορεί να υποστηρίζει ίνες μονοτρόπου (SM) ή πολυτρόπου (MM), όπως G652, G657 κλπ. Η εσωτερική δομή του καλωδίου Drop τύπου Bow περιλαμβάνει FRP, ατσάλινο σύρμα ή άλλα στοιχεία υψηλής αντοχής,καθώς και η χρήση πολυαιθυλενίου (PE) ή άλλων υλικών ως υλικών κάλυψηςΤο καλώδιο πτώσης τύπου τόξου έχει ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένων, μεταξύ άλλων, της σύνδεσης εσωτερικών και εξωτερικών δικτύων επικοινωνίας.Ο σχεδιασμός και η επιλογή υλικών εξασφαλίζουν τη διάρκεια ζωής και την αξιοπιστία του, και μπορούν να ανταποκριθούν στις ανάγκες διαφόρων περιβαλλοντικών συνθηκών.

Κατασκευάζουμε ένα ευρύ φάσμα καλωδίων από 2-144 ίνες με διάφορα σχέδια για να καλύπτουν τις απαιτήσεις των περισσότερων συνθηκών εγκατάστασης.Μόνο τα υλικά υψηλής ποιότητας χρησιμοποιούνται στα καλώδια οπτικών ινών μας για να διασφαλίσουμε ότι η αντοχή του καλωδίου και η οπτική ακεραιότητα δεν διακυβεύονταιΤα ανθεκτικά υλικά του μπουφάν και η προσθήκη θωράκισης παρέχουν το κατάλληλο επίπεδο προστασίας.



Χαρακτηριστικά

1Η ειδική ίνα χαμηλής ευαισθησίας κάμψης παρέχει υψηλό εύρος ζώνης και εξαιρετικές ιδιότητες μετάδοσης επικοινωνίας.
2. καλές επιδόσεις αντοχής σε συντριβή για την προστασία της ινής.
3Δύο παράλληλα μέλη FRP/ατσάλινης αντοχής εξασφαλίζουν καλή απόδοση αντοχής σε συντριβή για την προστασία της ινών.
4Ελαφρύ και ευέλικτο σχέδιο, εύκολη και γρήγορη εγκατάσταση
5Λιγός καπνός, μηδενικά αλογόνια και φλόγας, φιλικό προς το περιβάλλον, καλή ασφάλεια.



Εφαρμογή

1Λειτουργία οπτικού δικτύου υψηλών επιδόσεων
2Οπτικές διαδρομές υψηλής ταχύτητας σε κτίρια (FTTH)
3. Κατάλληλο ως καλώδιο που εκτείνεται από το εξωτερικό (ως αέρα καλώδιο) σε εσωτερικό χώρο

4Βιομηχανική εφαρμογή



Προδιαγραφές

Παράμετρος καλωδίου
Άρθρο Προδιαγραφές
Αριθμός ινών 2 4
Υπομονή Jacket Υλικό LSZH
Δάχος 00,4 mm±0,05 mm
Υπερβολικό 20,0 mm±0,2 mm
Τεθωρακισμένο στρώμα Υλικό SUS204
Υπερβολικό 40,8 mm±0,3 mm 60,0 mm±0,3 mm
Δάχος 00,4 mm±0,05 mm
Διαφορά 00,3 mm±0,10 mm
Μέλος της Δύναμης Υφάσματα από αραμίδιο
Εξωτερικό μπουφάν Υλικό LSZH
Χρώμα Μαύρο
Δάχος 00,9 mm±0,1 mm 10,1 mm±0,1 mm
Υπερβολικό 70,0 mm±0,3 mm 70,5 mm±0,1 mm
80,0 mm±0,1 mm



Μηχανικά και περιβαλλοντικά χαρακτηριστικά
Άρθρο Προδιαγραφές
Αριθμός ινών 2 4
Αντίσταση στην ένταση (N) Μακροπρόθεσμα ≥ 600 ≥ 800
Σύντομη ≥ 1000 ≥ 1200
Αντίσταση σε συντριβή (N/10cm) ≥ 3000
Ονομαστικό βάρος (kg/km) 65 85
Θερμοκρασία λειτουργίας ( oC) -40 ~ +80
Θέρμανση αποθήκευσης ( oC) -40 ~ +80



Παράμετροι ινών
Μοναδική λειτουργία
Άρθρο   Μονάδα G652D G657A1 G657A2
Διάμετρο πεδίου λειτουργίας 1310nm μm 9.1±0.4 80,8±0.4 80,8±0.4
1550nm μm 100,4±0.5 90,8±0.5 90,8±0.5
Διάμετρος επικάλυψης μm 125±1 125±0.7 125±0.7
Επικάλυψη Μη κυκλική % ≤ 1 ≤ 0.7 ≤ 0.7
Λάθος συγκεντρωτικότητας επένδυσης πυρήνα μm ≤ 0.6 ≤ 0.5 ≤ 0.5
Διάμετρος επικάλυψης μm 245±7 245±5 245±5
Επικάλυψη Μη κυκλικότητα % ≤ 6.0 ≤ 6.0 ≤ 6.0
Λάθος συγκέντρωσης επικάλυψης μm ≤ 12.0 ≤ 12.0 ≤ 12.0
μήκος κύματος διακοπής καλωδίου nm ≤ 1260 ≤ 1260 ≤ 1260
Συντελεστής εξασθένισης 1310nm dB/km ≤ 0.4 ≤ 0.4 ≤ 0.4
1550nm dB/km ≤ 0.3 ≤ 0.3 ≤ 0.3





Πολυτρόπος
Άρθρο Μονάδα 62.5/125 50/125 OM3-150 OM3-300 OM4
Διάμετρος πυρήνα μm 62.5±2.5 50±2.5 50±2.5 50±2.5 50±2.5
Διάμετρος επικάλυψης μm 125±1.0 125±1.0 125±1.0 125±1.0 125±1.0
Κεντρική μη κυκλικότητα % ≤ 5.0 ≤ 5.0 ≤ 5.0 ≤ 5.0 ≤ 5.0
Επικάλυψη Μη κυκλική % ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0
Λάθος συγκεντρωτικότητας επένδυσης πυρήνα μm ≤ 1.5 ≤ 1.5 ≤ 1.0 ≤ 1.0 ≤ 1.0
Διάμετρος επικάλυψης μm 245±7 245±7 245±7 245±7 245±7
Επικάλυψη Μη κυκλικότητα % ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0 ≤ 6.0
Συγκέντρωση επικάλυψης μm ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0 ≤ 12.0
Διάταξη ζώνης OFL 850nm MHz·km ≥ 160 ≥ 500 ≥ 700 ≥ 1500 ≥ 3500
1310nm MHz·km ≥ 500 ≥ 500 ≥ 500 ≥ 500 ≥ 500
Συντελεστής εξασθένισης 850nm dB/km ≤ 3.0 ≤ 3.0 ≤ 3.0 ≤ 3.0 ≤ 3.0
1310nm dB/km ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0 ≤ 1.0

Ελαστικό σχεδιασμό θωρακισμένο καλώδιο οπτικών ινών 2 πυρήνας καλώδιο πτώσης τύπου τόξου 0

Γενικές ερωτήσεις

Ε: Ποια είναι η εγγύηση του καλωδίου της FiberMania;
Α: Η FiberMania εγγυάται ότι όλα τα καλώδια φυτικής ινώσεως που παρέχονται είναι απαλλαγμένα από ελαττώματα υλικού και κατασκευής για περίοδο
Όλα τα καλώδια οπτικών ινών είναι UL και κάθε καλώδιο έχει υποβληθεί σε 100% δοκιμή.

Ε2: Είναι δυνατόν να προσαρμόσετε τις πληροφορίες της μάρκας μας στο καλώδιο ινών;
Α: Ναι, μπορούμε να εκτυπώσουμε το εμπορικό σας όνομα στο καλώδιο μας και ζητείται συνολικό μήκος καλωδίου 1KM.

Ε3: Μπορείτε να κάνετε 3D τεστ με ιντερφερόμετρο;
Α: Ναι, κάνουμε την 3D δοκιμή ανάλογα με το αίτημα του πελάτη μας, μπορούμε να έχουμε το ποσοστό περάσματος πάνω από 90% και ακόμη και 100% αν χρειαστεί.

Q4: Ποια είναι η MOQ των προϊόντων σας;
Α: Έχουμε μόνο MOQ για κάποια ειδική παραγγελία καλωδίου προσαρμοσμένη, ζητάμε 1km ως το συνολικό μήκος του χύδην καλωδίου, μπορείτε
Σκεφτείτε να αποθηκεύσετε το καλώδιο μαζί μας για την επείγουσα παραγγελία παραγωγής.

Ε: Είναι διαθέσιμα δωρεάν δείγματα από εσάς;
Α: Ναι, είμαστε πάντα χαρούμενοι να προσφέρουμε τα δωρεάν δείγματα για όλα τα έργα των πελατών μας υπό την προϋπόθεση ότι το συνολικό κόστος είναι κάτω
50 δολάρια ΗΠΑ.

Ε: Δέχεστε τις παραγγελίες OEM και ODM;
Α: Ασφαλώς ναι, έχουμε κάνει υπηρεσίες OEM από τότε που ξεκινήσαμε σε αυτή την επιχείρηση, και για κάθε μία ετικέτα, εκτύπωση, σακούλα και
Οι μηχανικοί μας μπορούν να σας βοηθήσουν με το τρέχον σχέδιο και ακόμη και να ανοίξουν
τα νέα εργαλεία για το συγκεκριμένο έργο σας.
